Caractéristiques Techniques de nos Profilés ALU

Caractéristiques Techniques de nos Profilés ALU

Nos profilés de fenêtres et portes
ApolloTritonTriton©
HI
Hermes©
HI
Themis
HI
ventà
HI
Oculto
HI

Nos profilés coulissants et pliants coulissants
NotusHestiaKolos HIHarmonia

Profilés Apollo

apollo-3D-tmb
Coupe 3D Profilé Apollo Standard
Télécharger la brochure (1.330 ko)
Nos profilés Apollo existent en deux designs différents :
apollo-standard-tmb

Design Standard

apollo-planea-tmb

Design Planea

Caractéristiques générales
Nombre de Chambres2 chambresProfondeur des profilés (en mm)
Dormant 51 mm
Joints2 joints dont un centralOuvrant 60 mm
Isolation24 mmLargeur vue minimale fenêtre ouvrante vers l'intérieur (en mm)Dormant 51 mm
Epaisseur des vitrages20 à 37 mmOuvrant 31 mm
Type de ParclosesDroites
Anti-dégondage
Largeur minimale porte ouvrante vers l'intérieur
(en mm)
Dormant 51 mm
Ouvrant 62 mm
Performances
Largeur minimale porte ouvrante vers l'extérieur
(en mm)
Dormant 24 mm
Valeur UfEntre 2,5 et 2,91 W/m²KOuvrant 94 mm
Perméabilité à l'airJusqu'à 600 PaLargeur minimal profilé T73 mm
Résistance au ventJusqu'à 1.200 PaHauteur feuillure22 mm
Etanchéité à l'eauJusqu'à 750 PaVitrageAvec joints de vitrage en EDM
Retardement d'effraction - SKGWK2QuincaillerieSiegenia
Drainage invisibleImpossible

Profilés Triton

hercules-3D-tmb
Coupe 3D Profilé Triton Standard
Télécharger la brochure (1.423 ko)
Nos profilés Triton existent en deux designs différents :


Triton Design Standard
Design Standard

Triton-Design-Planea
Design Planea

Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 72 mm
Joints2 joints dont un centralOuvrant 81 mm
Isolation30 mmLargeur vue minimale fenêtre ouvrante vers l'intérieur (en mm)Dormant 51 mm
Epaisseur des vitrages25 à 66 mmOuvrant 31 mm
Type de ParclosesDroites


Anti-dégondage

Design

Largeur minimale porte ouvrante vers l'intérieur (en mm)Dormant 51 mm
Ouvrant 62 mm
PerformancesLargeur minimale porte ouvrante vers l'extérieur (en mm)Dormant 24 mm
Valeur UfToujours moins de 2 W/m²KOuvrant 98 mm
Perméabilité à l'airJusqu'à 600 PaLargeur minimal profilé T73 mm
Résistance au ventJusqu'à 1.200 PaHauteur feuillure22 mm
Etanchéité à l'eauJusqu'à 750 PaVitrageAvec joints de vitrage en EDM
Retardement d'effraction - SKGWK2QuincaillerieSiegenia
Drainage invisiblePossible

Profilés Triton® HI

triton-3D-tmb
Coupe 3D Profilé Triton® HI Planea
Télécharger la brochure (2.490 ko)
Nos profilés Triton® HI existent en deux designs différents :
 triton-planea-tmb
Design
Standard
triton-linea-tmb
Design
Planea
Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 72 mm
Joints2 joints dont un central + bloc multichambresOuvrant 81 mm
Isolation30 mm par barrette en ABS spécifique basée sur la Spidertechnology®Largeur vue minimale fenêtre ouvrante vers l'intérieur (en mm)

Dormant 51 mm

Ouvrant 31 mm

Epaisseur des vitrages25 à 66 mm
Type de ParclosesDroites


Anti-dégondage

Design

Largeur minimale porte ouvrante vers l'intérieur (en mm)Dormant 51 mm
Ouvrant 62 mm
PerformancesLargeur minimale porte ouvrante vers l'extérieur (en mm)Dormant 24 mm
Valeur UfToujours moins de 2 W/m²KOuvrant 98 mm
Perméabilité à l'airJusqu'à 600 PaLargeur minimal profilé T73 mm
Résistance au ventJusqu'à 1.200 PaHauteur feuillure22 mm
Etanchéité à l'eauJusqu'à 750 PaVitrageAvec joints de vitrage en EDM
Retardement d'effraction - SKGWK2QuincaillerieSiegenia
Drainage invisiblePossible

Profilés Themis HI

themis-3D-tmb
Coupe 3D Profilé Themis HI
Télécharger la brochure (1.750 ko)
Nos profilés Themis HI :
themis-tmb
Profilé de fenêtre
themis-mauclair-tmb
Design Planea
Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 94 mm
Joints3 joints dont un central + bloc multichambresOuvrant 88 mm
Isolation30 mm par barrette en ABS spécifique basée sur la Spidertechnology®Largeur vue minimale fénêtre ouvrante vers l'intérieur (en mm)Dormant 38 mm
Epaisseur des vitrages24 à 45 mmOuvrant 29 mm
Type de ParclosesDroites


Anti-dégondage
Largeur minimale porte ouvrante vers l'intérieur (en mm)Dormant 38 mm
Ouvrant 57 mm
PerformancesLargeur minimale porte ouvrante vers l'extérieur (en mm)Dormant 40 mm
Valeur UfEntre 1,5 et 1,9 W/m²KOuvrant 95 mm
Perméabilité à l'airJusqu'à 600 Pa (classe 4 NBN EN 1026)Largeur minimal profilé T52 mm
Résistance au ventC4 (NBN EN 12211)Hauteur feuillure14 mm
Etanchéité à l'eauJusqu'à 1500 Pa (NBN EN 1027)VitrageAvec joints de vitrage en EDM
Retardement d'effraction - SKGWK2QuincaillerieSobinco Chrono Plus
Drainage invisiblePossible

Profilés Hermes® HI

hermes-3D-tmb
Coupe 3D Profilé Hermes® HI mouluré
Télécharger la brochure (1.330 ko)
Nos profilés Hermes® HI existent en deux designs différents :
hermes-droit-tmb
Design Planea
hermes-moulure-tmb
Design Mouluré
Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 81 mm
Joints2 joints dont un central + bloc multichambresOuvrant 90 mm
Isolation30 mm par barrette en ABS spécifique basée sur la Spidertechnology®Largeur vue minimale fenêtre ouvrante vers l'intérieur (en mm)Dormant 67 mm
Epaisseur des vitrages25 à 65 mmOuvrant 36 mm
Type de Parcloses

Moulurée et anti-dégondage

Droite et anti-dégondage

Largeur minimale porte ouvrante vers l'intérieur (en mm)Dormant 51mm
Ouvrant 62 mm
PerformancesLargeur minimale porte ouvrante vers l'extérieur (en mm)Dormant 24 mm
Valeur UfToujours moins de 2 W/m²KOuvrant 98 mm
Perméabilité à l'airClasse 4Largeur minimal profilé T73 mm
Résistance au ventClasse 4Hauteur feuillure22 mm
Etanchéité à l'eauE2000AVitrageAvec joints de vitrage en EDM
Retardement d'effraction - SKGWK2QuincaillerieSiegenia
Drainage invisiblePossible

Profilés Notus

notus-3D-tmb
Coupe 3D Profilé Notus Bi-rail
Télécharger la brochure (1.330 ko)
Nos profilés Notus existent en monorail, bi-rail et tri-rail.
Existent aussi en levant-coulissant.

notus-monorail-tmb
Notus Monorail

notus-birail-simple-coulissant-tmb
Notus Bi-rail

Caractéristiques générales
Nombre de Chambres3 chambres
EtanchéitéSystème à brosses avec étanchéité centrale
Isolation21 mm
Epaisseur des vitrages20 à 32 mm
Type de parclosesDroites
Positionnement des chariotsDans l'axe du vitrage pour éviter les torsions de l'ouvrant
Types de railsMonorail, bi-rail, tri-rail
ChicanesStandard ou renforcées, les chicanes renforcées permettent de créer des baies mesurant jusqu'à 2,30 m de haut (en fonction de la situation et de la pression du vent)
AutresIntégration possible d'un profilé d'encastrement au niveau du sol
Caractéristiques Techniques
Profondeur des profilés
Dormant :
Monorail 105 mm
Bi-rail 94 mm
Tri-rail 155 mm
Ouvrant 46 mm
Largeur vue minimaleDormant 40 mm
Ouvrant 76 mm
Profilé de raccord 85 mm
Hauteur feuillure20 mm
VitrageAvec joints de vitrage en EPDM
QuincaillerieSobinco Pentalock
Drainage invisiblePossible
Cœfficient thermique1,7 W/m²k (coulissant deux vantaux 2.400 mm x 2.800 mm avec double vitrage 0,8)

Profilés Hestia

hestia-3D-tmb
Coupe 3D Profilé Hestia Bi-rail
Télécharger la brochure (1.335 ko)
Nos profilés Hestia existent en monorail, bi-rail et tri-rail.
Existent aussi en levant-coulissant.

hestia-monorail-tmb
Hestia Monorail

hestia-birail-avec-seuil-tmb
Hestia Bi-rail

Caractéristiques générales
Nombre de Chambres3 chambres
EtanchéitéSystème à brosses avec étanchéité centrale
Isolation21 mm
Epaisseur des vitrages25 à 37 mm
Type de parcloses• Droites
• Antidégondage
Positionnement des chariotsDans l'axe du vitrage pour éviter les torsions de l'ouvrant
Types de railsMonorail, bi-rail, tri-rail
ChicanesStandard ou renforcées, les chicanes renforcées permettent de créer des baies mesurant jusqu'à 3 m de haut (en fonction de la situation et de la pression du vent)
AutresIntégration possible d'un profilé d'encastrement au niveau du sol
Caractéristiques Techniques
Profondeur des profilés
Dormant :
Monorail 117 mm
Bi-rail 117 mm
Tri-rail 183 mm
Ouvrant 51 mm
Largeur vue minimaleDormant 45 mm
Ouvrant 87 mm
Profilé de raccord 97 mm
Largeur minimale profilé T73 mm
Hauteur feuillure22 mm
VitrageAvec joints de vitrage en EPDM
QuincaillerieSobinco Pentalock
Drainage invisiblePossible
Cœfficient thermique1,7 W/m²k (coulissant deux vantaux 2.400 mm x 2.800 mm avec double vitrage 0,8)

Profilés Kolos HI

kolos-3D-tmb
Coupe 3D Profilé Kolos HI Bi-rail
Télécharger la brochure (1.330 ko)
Nos profilés Kolos HI existent en Monorail et en Bi-rail

kolos-birail-simple-coulissant-tmb
Kolos HI Monorail

kolos-birail-double-coulissant-tmb
Kolos HI Bi-rail

Caractéristiques générales
Nombre de Chambres3 chambres
EtanchéitéSystème à brosses avec étanchéité centrale
Isolation29 mm par barrette ABS spécifique basée sur la Spidertechnology®
Epaisseur des vitragesmaximum 56 mm
Type de parcloses• Droites
• Anti-dégondage
Positionnement des chariotsDans l'axe du vitrage pour éviter les torsions de l'ouvrant
Types de railsBi-rail, monorail
ChicanesStandard ou renforcées
AutresIntégration possible d'un profilé d'encastrement au niveau du sol
Caractéristiques Techniques
Profondeur des profilés
Dormant 159 mm
Ouvrant 72 mm
Largeur vue minimaleDormant 50 mm
Ouvrant 77 mm
Profilé de raccord 92 mm
Hauteur feuillure20 mm
VitrageAvec joints de vitrage en EPDM
Quincaillerie• Sobinco Pentalock
• Hautau HS300 pour le système levant-coulissant
Drainage invisiblePossible
Cœfficient thermique1,39 W/m²k (coulissant deux vantaux 4.00 mm x 2.900 mm avec double vitrage 1.0-0,05 Warm-Edge)

Profilés Harmonia

harmonia-3D-tmb
Coupe 3D Profilé Harmonia
Télécharger la brochure (1.330 ko)
Les châssis Harmonia sont disponibles en 2, 3, 4 et 5 ouvrants.
Le premier ouvrant peut être remplacé par une porte, à gauche ou à droite.
L'ouverture peut être réalisée à gauche, à droite ou au centre.
Ils peuvent coulisser vers l'intérieur ou vers l'extérieur.
Ils sont également disponibles avec rail encastré.

harmonia-bas-tmb
Bas du profilé Harmonia

harmonia-cote-interieur-tmb

Côté du profilé Harmonia,
ouverture intérieure

harmonia-encastre-tmb
Bas du profilé Harmonia
avec rail encastré

harmonia-chicane-int-tmb

Chicane du profilé Harmonia,
ouverture intérieure

Caractéristiques générales
Nombre de Chambres3 chambres
EtanchéitéJoints en EPDM
Isolation30 mm
Epaisseur des vitrages16 à 48 mm
Type de parclosesDroites
AutresIntégration possible d'un profilé d'encastrement au niveau du sol
Caractéristiques Techniques
Profondeur des profilés
Dormant 72 mm
Ouvrant 70 mm
Traverses 73 mm
Aluminium vu entre deux vantaux
150 mm
Hauteur feuillure22 mm
Ouverture complèteLargeur : 6.000 mm
Hauteur : 2.900 mm
Largeur maximale du vantail1.000 mm
Hauteur maximale par vantail2.900 mm
Poids maximum par vantail90 kg
VitrageAvec joints de vitrage en EPDM
QuincaillerieQuincaillerie Harmonia
fermeture trois points standard Sobinco
Drainage invisiblePossible
Cœfficient thermique1,92 W/m²k (assemblage à 4 vantaux standard de 3.600 mm x 2.700 mm total avec double vitrage 1.0)

Profilés ventà HI

b-quick_white

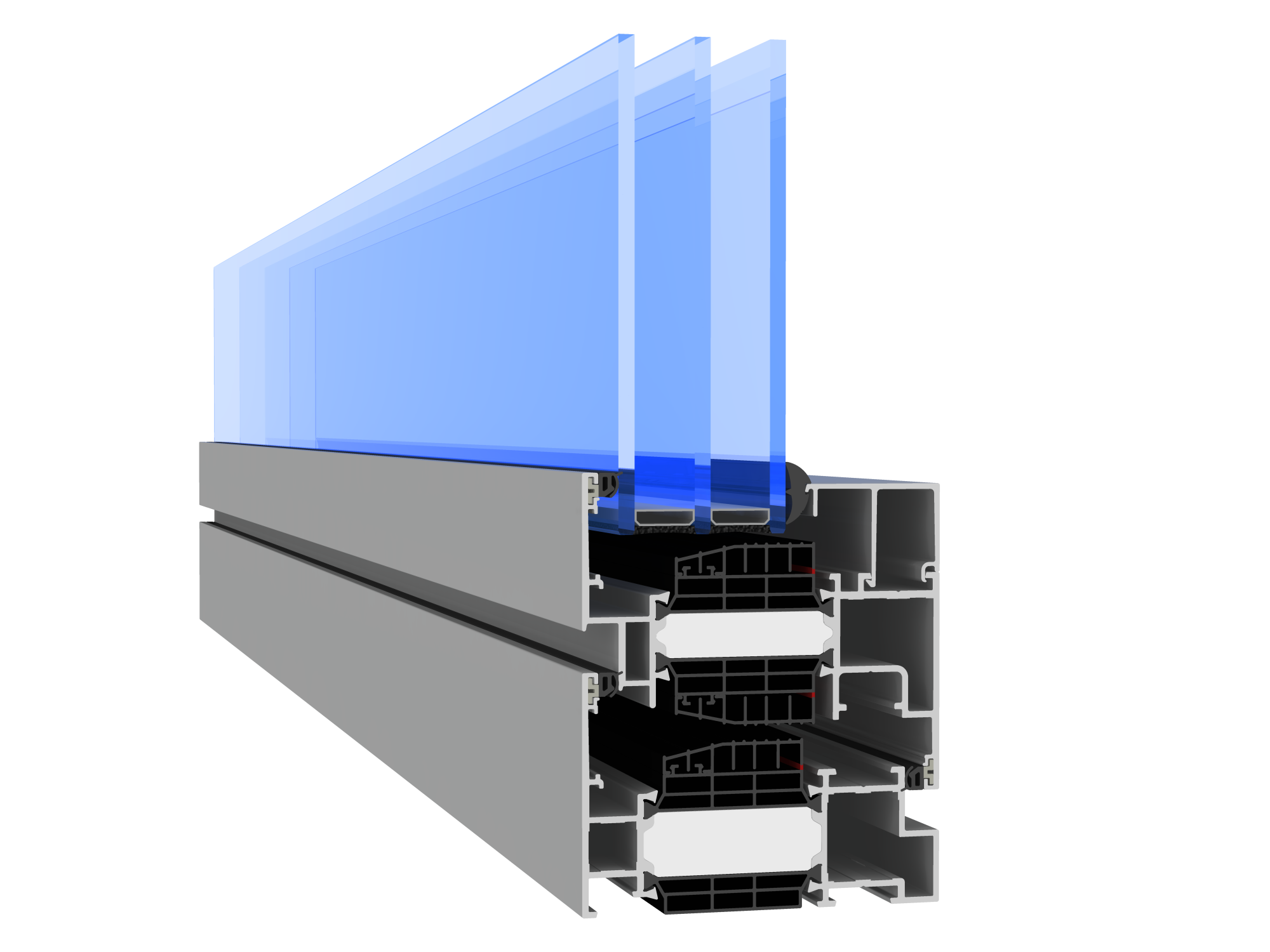

Coupe 3D Profilé ventà HI
Télécharger la brochure (1.330 ko)
Nos profilés ventà HI :
 Dessin_venta
Design Planea
Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 91 mm
Joints2 jointsOuvrant 91 mm
Epaisseur des vitragesJusqu'à 75 mmLargeur vue minimale fenêtre ouvrante vers l'intérieur (en mm)Dormant 59 mm
Ouvrant 37 mm
PerformancesHauteur feuillure25 mm
Valeur UfA partir de 0,89 W/m²KQuincaillerieSiegenia Titan IP
Perméabilité à l'airClasse 4Drainage invisiblePossible
Résistance au ventC4
Etanchéité à l'eauE1500A (sans joint central)

Profilés Oculto HI

oculto_white

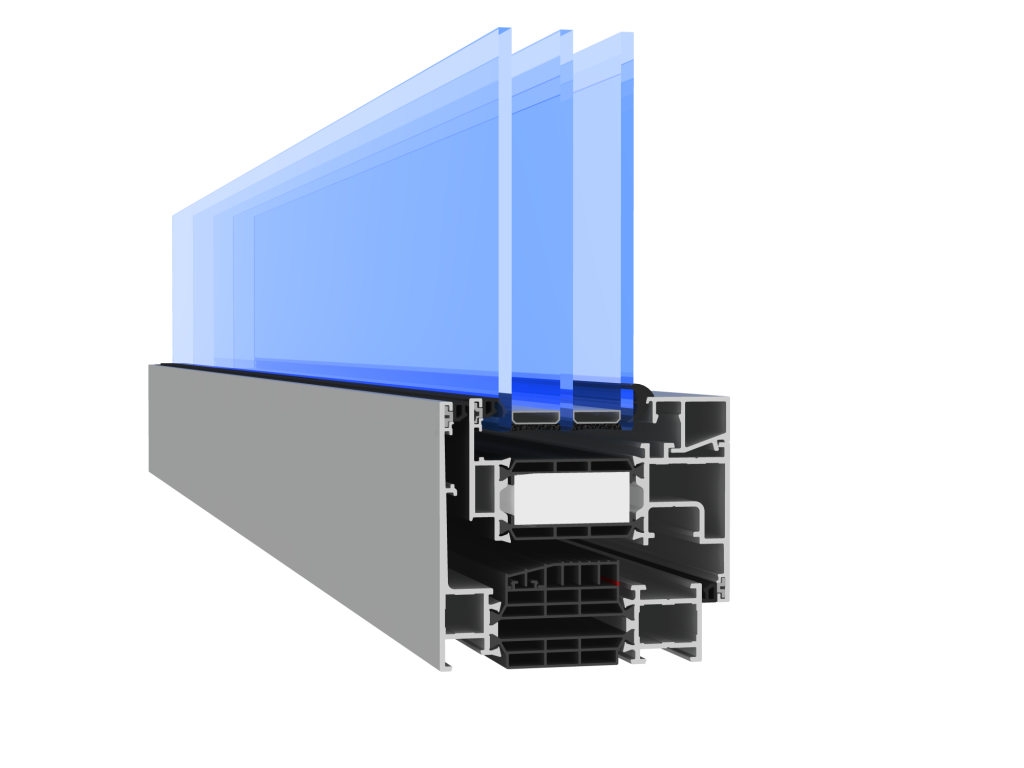

Coupe 3D Profilé Oculto
Télécharger la brochure (1.330 ko)
Nos profilés Oculto HI :

Oculto ouvrantOuvrant

Traverse imposteTraverse imposte

Profil d'appui isolant - drainage invisiblePièce d'appui
Drainage invisible

Chassis_fixeChâssis fixe

Caractéristiques générales
Nombre de Chambres3 chambresProfondeur des profilés (en mm)
Dormant 82 mm
Joints2 jointsOuvrant 82 mm
Epaisseur des vitrages   Jusqu'à 54 mm Hauteur feuillure   14 mm
PerformancesVitrageAvec joints de vitrage en EDPM
Valeur UfA partir de 1,22 W/m²KQuincaillerieSiegenia Titan IP
Perméabilité à l'airClasse 4Drainage invisiblePossible
Résistance au ventC4
Etanchéité à l'eauE1800A



Les commentaires sont fermés.
